威茨曼的弹簧支架和弹簧吊架产品概况

弹簧支架和弹簧吊架

HYDRA® 弹簧支架和弹簧吊架是具有线性可变承载特性的可移动管路支撑。他们具有极低的摩擦力,并且存在于理论载荷中。拥有专利的无限可变锁定装置保证弹簧板就位且只在载荷正确的情况下松开。

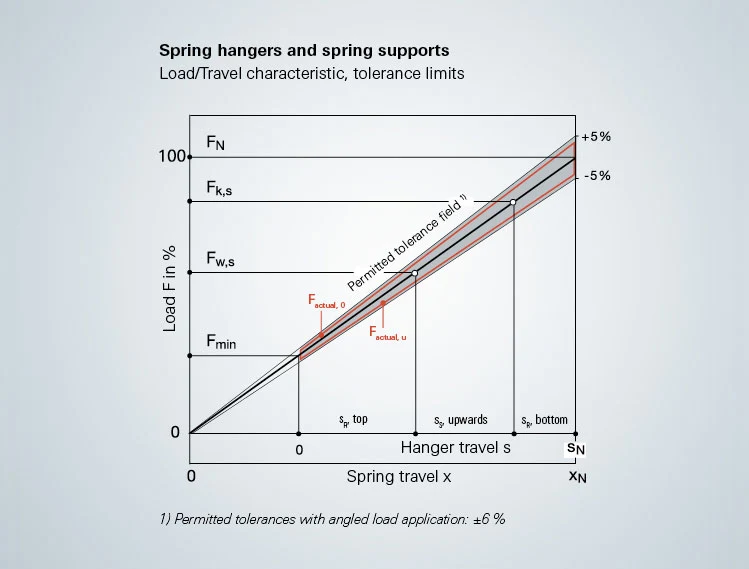

负载/位移特性曲线

Load Travel Characteristic Diagramm Image Text

特性曲线:载荷/位移图,允许的公差极限在被认可的指导文件范围中(例如VGB-R 510 L, KTA 3205.3).抗弯设计,生产控制以及特殊热处理工艺保证弹簧的力-位移曲线保持线性不变。

初始负载:Fmin
公称负载:FN
额定负载,冷(冷负载):Fk, s
额定负载,热(热负载):Fw, s
弹性刚度:R
弹簧行程,总和:xN
公称位移;sN
额定位移:sS
位移预留:sR

了解更多

弹簧吊架类型

威茨曼的FDT型弹簧吊架

带有横梁的双吊架适合用于在支撑钢结构的下方悬挂管道。

威茨曼的FHD型弹簧吊架

带双耳板的弹簧吊架,用于直接连接上方的支撑结构。

威茨曼的FHG型弹簧吊架

带螺纹连接头、螺杆的弹性吊架可以安装在任意水平面上。

威茨曼的FHS型弹簧吊架

用于连续牵引杆的弹性吊架,适合放置在支撑钢结构上。

弹簧支架类型

威茨曼的FSS/FSP型弹簧支架

带支撑板的弹簧支架,放置于带平板的钢结构上。

威茨曼的FSG型弹簧支架

弹簧摆动支架将载荷通过连杆传递到承载结构上。

Customized solutions

We can do more than just standard. We also find solutions for your requirements.

for the wood panel industry

Customized solutions

We can do more than just standard. We also find solutions for your requirements.

for new chemicalplants

for high chemical load and highly corrosive atmospheres

下一步

配置管路支吊架

使用我们的工具 FLEXPERTE,可以快速、轻松地配置满足您个性化需求的产品。

包括:

  • 标准产品设计
  • 准备数据表
  • 准备询价

下载:FLEXPERTE 客户版本

FLEXPERTE:威茨曼集团所有产品系列的设计方案,按功能细分

  • 金属软管
  • 膨胀节
  • 金属波纹管
  • 轴承、吊架、支架

除了计算公式之外,还存储绘图数据和完整的 3D CAD 图纸。该程序提供 PDS 和 PDMS 接口,功能多样且普遍适用。
